多年來，工程師們普遍使用單片機開發新電子產品?，F在，傳統的TTL和CMOS功能邏輯IC在多年前就被單片機所取代。然而，某些功能仍然可以使用固定功能的IC來實現，因為在某些情況下，單片機看起來過于昂貴。不過，現在不行了。使用便宜的單片機可能更便捷，當單片機的價格降到幾毛錢時，是該重新考慮使用固定功能電路了。

比如，使用便宜的單片機可以替代一些離散邏輯和混合信號芯片。舉個簡單的例子：一個8位單片機，它可以代替仍然流行的555定時器IC。但這還不是全部，使用便宜的單片機可以在四個基本領域代替固定功能的設備：通信、系統內部處理、脈寬調制（PWM）和定時。下面的示例說明了如何完成此操作。

一、通訊方面

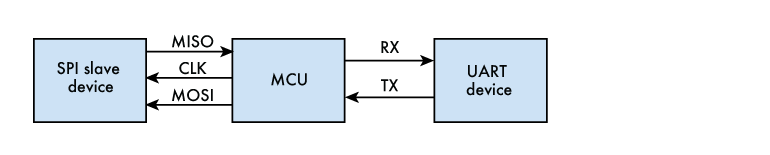

在通信方面，一個示例涉及需要兩個設備相互通信的需求。一種設備使用UART進行外部串行通信，另一種設備使用串行外圍設備接口（SPI）。所需要的是充當兩個設備的轉換器的橋（圖1）。單片機代碼將一種串行方法的協議轉換為另一種串行方法，并提供數據緩沖和半雙工數據傳輸。對設備進行編程的能力使你可以更改設計，以針對你的應用進行優化。

另一個通信應用示例涉及使用單個雙向線路在單片機和主設備之間傳輸數據。通常被稱為1線或SDQ單線串行接口，該通信外圍設備減少了所需的物理硬件連接數，同時遵守了可以通過簡單的單片機輕松實現的協議。這個簡單的接口可與外部EEPROM，SHA-1認證器，溫度傳感器，數字開關和電池系統監控器一起使用。

二、脈沖寬度調制

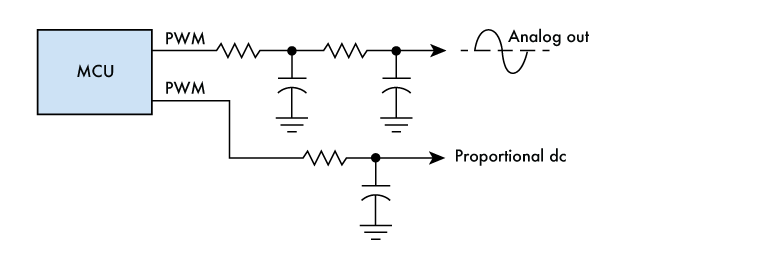

大多數便宜的單片機都具有PWM功能。PWM產生可變的脈沖持續時間和占空比。使用外部低通RC濾波器可以輕松地將這些輸出脈沖平均為成比例的DC。PWM功能還可以用作簡單的數模轉換器（DAC）。在眾多應用中，包括LED調光或變色，伺服或步進電機控制，從查找表生成信號或其他與模擬相關的功能。圖2顯示了大多數用途所需的外部RC濾波器。

三、系統和內部處理

系統和內部處理功能存在許多可能性。這里只是幾個例子：

1.使用單片機的非易失性存儲器進行EEPROM仿真；
2.低功耗十六進制鍵盤；
3.多功能復位控制器；
4.單斜率模數轉換；
5.ADC閾值喚醒和發送；
6.磁滯比較器；
7.可編程鎖頻環；
8.可編程時鐘源。

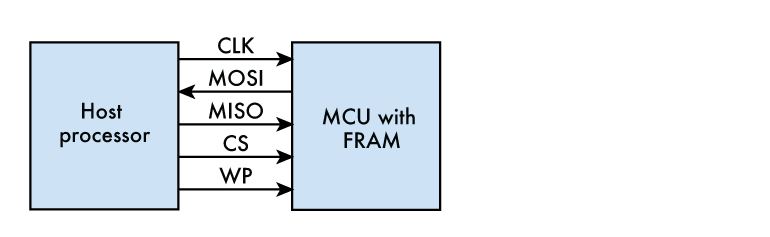

圖3顯示了廉價單片機中的非易失性鐵電RAM如何代替某些應用中通常需要的EEPROM。EEPROM用于存儲啟動信息、識別碼、備份數據、校準數據以及其他在斷電時必須保留的數據。便宜的單片機，其FRAM通過SPI接口與傳統控制信號相連。

四、定時功能

定時功能提供了許多其他可能性。例如簡單的廚房計時器，秒表，看門狗計時器或實時時鐘。內部32 kHz參考振蕩器（如果有）可以提供定時器的精度，而外部晶體時鐘可以用于高精度要求。內部定時器計數器累加時鐘脈沖。

圖4顯示了一個秒表示例。停止啟動和重置按鈕提供了外部控制。7段LED顯示屏顯示輸出。單片機上的通用數字I/O引腳接受輸入并生成輸出。需要外部晶體管來控制多路LED顯示。
