單片機方案開發商深圳英銳分享PIC12C508單片機蓄電池監控電路?！?
在卡車,汽車,娛樂車和不間斷電源使用 的12v Lead Acid 蓄電池通常其額定值為12V，這個電路監控著電池，充放電曲線，給出當前電壓值并預測到供電結束所剩的時間。
12V電池在完全充電時的電壓值為13.8V，完全釋放時的電壓值為10.8v。在3v的范圍之內是線性的，能夠使用作預測UPS所剩的供電的時間的值。

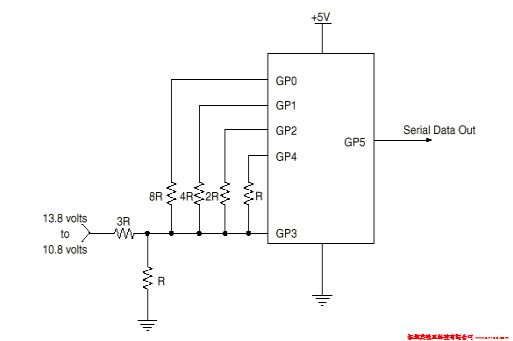

圖中說明了1位的A/D轉換器。在單片機GP0，GP1，GP2和GP4腳的電阻存放高，低和開三狀態，允許GP3輸入端作為電壓比較器。
電路示意圖:
.png)
2.png)
