介紹：

 微芯公司為PICSTART Plus燒寫器提供了PICSTART Plus Processor Upgrade Board。這使得PICSTART Plus燒寫器可以方便的得到升級，并且為支持微芯將來的芯片提供足夠的內部資源。 PICSTART Plus Processor Upgrade Board代替了在PICSTART Plus里的U21插座上的PIC17C44微控制器。一旦安裝了這個PCB板，在燒寫一個新的型號的芯片時需要升級固件時將不必打開PICSTART Plus燒寫器的外殼和更換微控制器。為了使未來的固件的升級得以順利完成，我們只要通過串口使用MPLAB IDE 軟件重新燒寫PICSTART Plus Processor Upgrade Board上的FLASH微控制器。

 安裝PICSTART Plus Processor Upgrade Board

 設備要求：
　　·PICSTART Plus Processor Upgrade Board
　　·螺絲起子

　　安裝
 1.取掉PICSTART Plus燒寫器的與計算機連接的串口線和電源線。
 2.小心地取掉PICSTART Plus燒寫器背面的螺絲，并把它放好。
 3.小心地從U21插座取下PIC17C44微控制器。PICSTART Plus燒寫器將不再需要這個器件了。

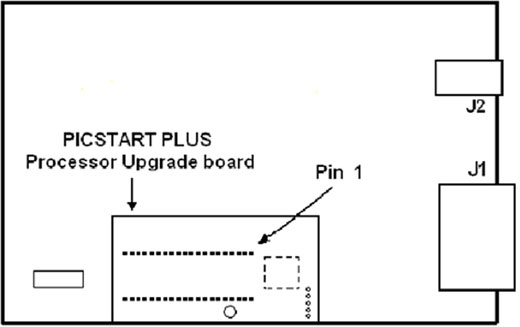

 4.小心地將PICSTART Plus Processor Upgrade Board插入U(xiǎn)21插座，如圖，確保管腳方向一一對應（管腳1應靠近串口連接器）。

 
 5. 在PICSTART Plus Processor Upgrade Board與塑料下蓋之間放入橡片墊，倒放著并確保塑料下蓋的柱穿過PICSTART Plus Processor Upgrade Board上的孔。
 6. 旋緊螺絲。
 7. 把PICSTART Plus燒寫器的串口和計算機連接并把電源也連接好。

 使用MPLAB IDE校驗PICSTART Plus燒寫器版本、升級
 1. 啟動MPLAB IDEV6.40或者更高的版本并選擇Programmer>Select Programmer>PICSTARTPlus。選擇PICSTART Plus處理器View>Output打開Output窗口。
 2. 選擇Programmer>Enable Programmer開始使用PICSTART Plus燒寫器。當燒寫器一被使能,當前的PICSTART Plus固件版本將會顯示在MPLAB Output窗口中。
 3. 選擇Programmer>Download PICSTART OS，可以升級PICSTART Plus燒寫器。
